名称：SPG型盘式真空过滤机（双真空）

（1）工作原理：

      SPG型双真空盘式真空过滤机相对于普通过滤机脱水后的滤饼水分低1-2个点，主要用于矿山、选矿选煤、电力、环保、建材等领域的细粒物料脱水。过滤盘由电机通过减速机来驱动，使之在装满料浆的槽体中以一定的转速转动，在吸附区借助于真空泵在过滤介质（滤布）两侧形成的压力差，使固体物料吸附在过滤介质上形成滤饼。当过滤圆盘的这一部分从料浆中脱离而进入脱水区后，滤饼在真空的抽吸力作用下，水份不断与滤饼分离，经滤液管及分配头排出。经卸料区后，滤饼由反吹风吹落卸下，由皮带输送机运走。整个作业过程连续不断地进行。

（2）适用范围：

       盘式真空过滤机作为一种高效的固液分离设备,在工业生产中得到广泛应用。它通过利用真空原理和过滤介质（滤布）来实现对悬浮液中固体微粒和水的有效分离，从而达到过滤脱水的目的。

最佳入料粒度组成：100～400目

极限入料粒度组成：-200目占60%至/-400目占80%

最佳入料浓度：30%～65%

（3）技术参数

技术参数表（一）

技术参数表（二）

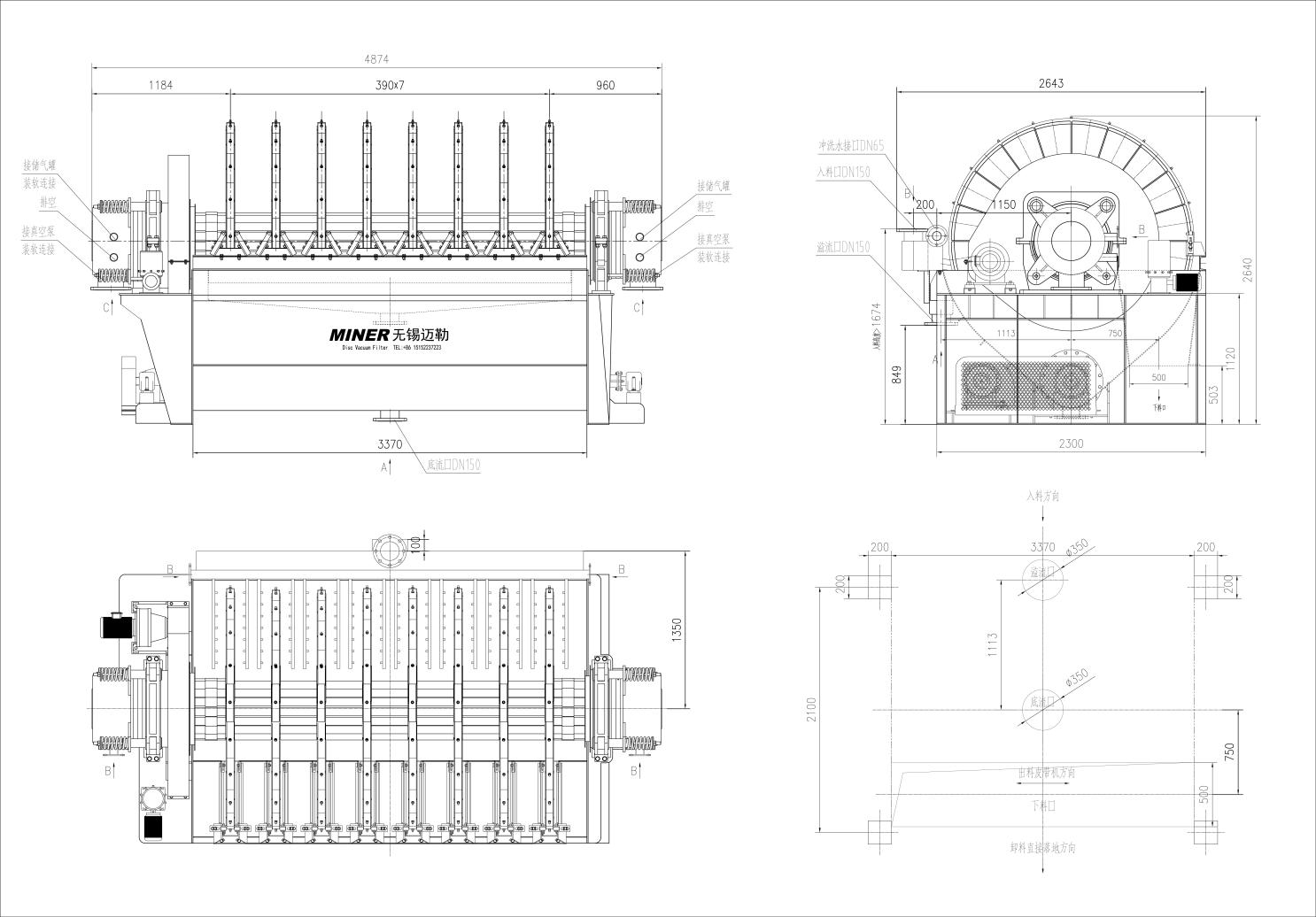

过滤机外形图

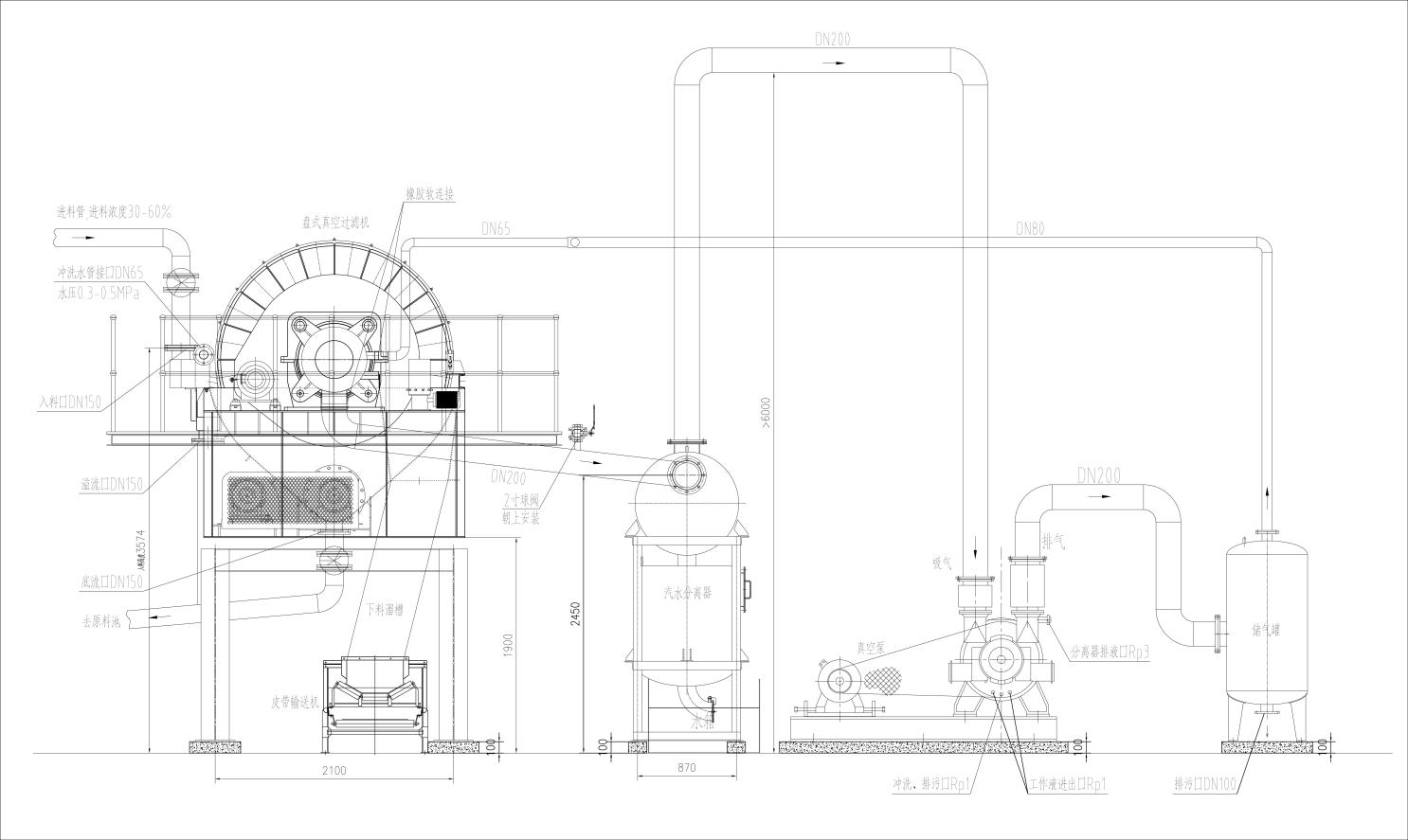

真空过滤系统安装示意图
