盘式真空过滤机，固液分离设备首选

盘式真空过滤机，固液分离设备首选

一、工作原理

盘式真空过滤机是一种固液分离设备，又叫圆盘真空过滤机、圆盘脱水机、真空盘式过滤机、真空圆盘过滤机。

盘式真空过滤机过滤盘由电机通过减速机来驱动，使之在装满料浆的槽体中以一定的转速转动，在吸附区借助于真空泵在过滤介质（滤布）两侧形成的压力差，使固体物料吸附在过滤介质上形成滤饼。当过滤圆盘的这一部分从料浆中脱离而进入脱水区后，滤饼在真空的抽吸力作用下，水份不断与滤饼分离，经滤液管及分配头排出。经卸料区后，滤饼由反吹风吹落卸下，由皮带输送机运走。整个作业过程连续不断地进行。

二、适用范围

盘式真空过滤机在多个行业中都有广泛应用，主要包括以下领域‌：

‌矿业‌：用于金属矿和非金属矿的精矿和尾矿脱水。

‌化工‌：在硫酸、碱等化工产品的生产中进行固液分离‌。

‌冶金‌：用于铁、铜、铅、锌等金属冶炼过程中的渣滓分离。

环保：用于飞灰水洗处理、脱硫石膏脱水等领域。

最佳入料粒度组成：-200目占60%～-400目占80%

最佳入料浓度：30%～65%

三、结构组成及特点

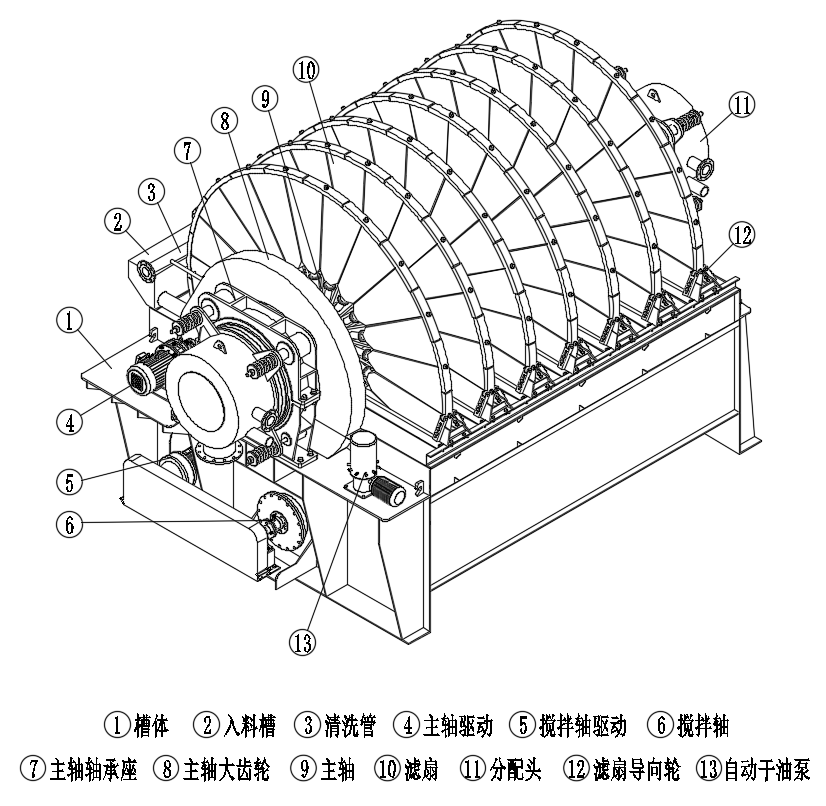

盘式真空过滤机主要由槽体部分、主轴部分、搅拌轴部分、过滤组件部分、给料槽、清洗部分和润滑系统等组成。采用模块化设计，各部件可单独更换，维修保养方便，使用成本低廉。

各部件特点如下：

1、槽体

槽体底部U型槽部位磨损较大，采用16Mn耐磨钢板或者内衬金刚砂刚玉耐磨涂层。对于腐蚀性料浆，可内衬防腐材料或者采用防腐材质。

2、主轴及驱动

主轴由主轴管、轴颈、大齿轮、滤液管、滤液管橡胶短接管、滤液管压板、轴承座、驱动等组成。

主轴管：采用无缝钢管制作，同心度好，强度高。

轴颈：采用激光下料，精度高，变形量小。

大齿轮：采用耐磨铸铁材质，耐磨损，使用寿命长。

滤液管：对于普通料浆通常采用无缝加厚钢管；对于腐蚀性料浆可采用不锈钢或ABS工程塑料材质；对于磨损较大的场景可采用稀土合金或陶瓷烧结复合管。滤液管连接短管的重新设计和改造，使滤扇和滤液管接头处深入到槽体矿浆液面 10公分以下。彻底解决了多点漏气、真空度不稳定的状况。开机后使真空度迅速提高并保持在0.06MPa以上。显著降低了滤饼水份，使过滤机的处理能力提高20%左右。

主轴采用滑动轴承，轴承座材质为灰铸铁，轴瓦材质为锌基合金。

主轴传动采用齿轮传动，驱动可采用摆线减速机或齿轮减速机，驱动电机变频调速，根据物料浓度、滤饼厚度及水分调节合适的转速。

3、搅拌轴及驱动

搅拌轴由驱动半轴、从动半轴、中间轴、轴套、搅拌叶片、密封件（水环、尼龙套、油封、盘根）、轴承及轴承座、链轮、驱动等组成。

搅拌轴主体是由三段组成，即驱动半轴、从动半轴、中间轴，三部分通过法兰连接。通常半轴磨损较快，只需更换半轴即可。

有轴必有套，轴套采用45#钢或者SS304不锈钢材质，轴套与轴紧密配合，内部有O型密封圈。

搅拌叶片采用16Mn耐磨钢板冲压成型，将传统宽叶片拆分为双叶片，并且成90度较差安装，搅拌效果更好，相同搅拌效果下转速可降低10%，延长了密封件的使用寿命。

轴密封采用三重密封，即水压差密封、填料密封和强磁密封。

搅拌轴传动采用链条传动，驱动可采用摆线减速机或齿轮减速机，驱动电机变频调速。

4、分配头

分配头采用大腔体设计，减小了气液两相的扰动，可以有效的减少真空管道的磨损。

5、摩擦盘

摩擦盘分动盘和静盘两种，它们是一对摩擦副，每台设备各两套。材质采用硼磷铸铁，它不仅摩擦系数小，磨损少，而且密封性能也较好。其金相组成主要有硬质合金碳化物和珠光体，当珠光体磨损后形成凹部，润滑油的填充很好的形成了一层油墨，保证了密封性。而且其软硬适中，磨损划伤后也可多次加工，反复使用，大幅度增加了使用寿命，节省了费用。

6、过滤组件

过滤组件主要由滤扇、滤布、滤扇压板和滤扇螺栓等组成。

结合现有滤扇使用的一些缺陷，我们设计了新型滤扇，增加了滤扇的有效面积，提高了过滤机的处理能力；脱水孔分布均匀，孔率合理，筋条走向与滤扇的中心线夹角更合理，流体阻力小。采用ABS高强度工程塑料，寿命平均提高1～1.5倍。

滤布采用优质高强度无缝针刺毡滤布，材质为聚酯纤维，并在滤布中间用高强度聚酯长纤维材料，形成一层加强网，使用寿命长。另外也可根据用户及物料实际情况选装单丝滤布，单丝滤布清洗还原再生效果更好。

小直径盘式真空过滤机的滤扇压板材质为ABS工程塑料，耐腐蚀，重量轻。大直径盘式真空过滤机的滤扇压板材质为碳钢或不锈钢，强度大。

滤扇螺栓采用碳钢+热镀锌材质，耐腐蚀性能较好。对于腐蚀性较大的料浆，采用SS304材质。

7、给料及溢流

设有单独的全宽给料槽和全宽溢流堰。全宽给料保证能每个滤盘附近料浆浓度均匀，确保滤饼厚度均匀；全宽溢流堰能够减少液位损失，保证槽体高液位。

8、滤布清洗管

设有单独的滤布清洗装置，配有专业清洗喷嘴，单个喷嘴的喷射角度65～80度，有效的覆盖整片滤布，清洗效果好。

9、卸料装置

回收真空泵尾气反吹风卸料。将真空泵尾气收集起来，导入过滤机的卸料部分进行卸料，省去了鼓风机，节能环保，并消除鼓风机工作时的噪音污染。因只回收约30%的真空泵尾气，其余仍排入大气中，所以对真空泵不会造成损害。滤饼脱落率能达到95%。

10、润滑系统

润滑采用多点干油泵对多个加油点进行自动加油，节省人工也节约了润滑油。

四、盘式真空过滤机选型

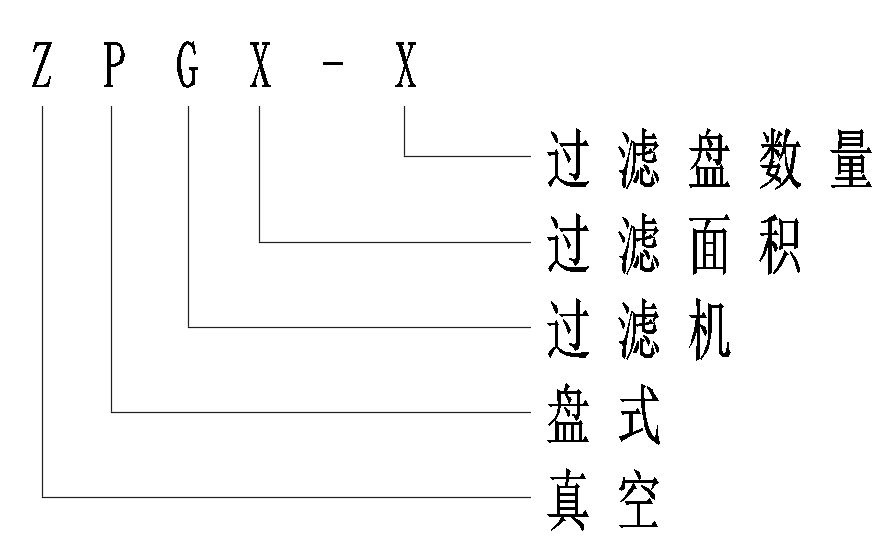

1、盘式真空过滤机的型号解释如下：

2、常用的ZPG型盘式真空过滤机根据过滤盘直径可分为：1500（实际1600，单盘过滤面积3m2）、2000（实际2100，单盘过滤面积5m2）、2500（实际2600，单盘过滤面积8m2）、3000（实际3100，单盘过滤面积12m2）、4000（实际4100，单盘过滤面积20m2）五种。

五、盘式真空过滤系统

1、系统组成

典型的盘式真空过滤系统主要由盘式真空过滤机、气水分离器（排液罐）、真空泵、反吹风包和反吹风机等组成。

特别说明：正常情况下反吹风来自真空泵的排气，当对滤饼水份要求较高时，单独增配反吹风机。

盘式真空过滤系统安装方式有两种：

一种是低位交替排液型，滤液通过换向阀控制交替从气水分离器的两个排液口排出，安装维护方便。

另一种是高位连续排液型，排液罐安装在较高位置，滤液排液口始终在液面以下，且连续排液，真空度无损失，但需要根据现场的实际安装空间决定。
